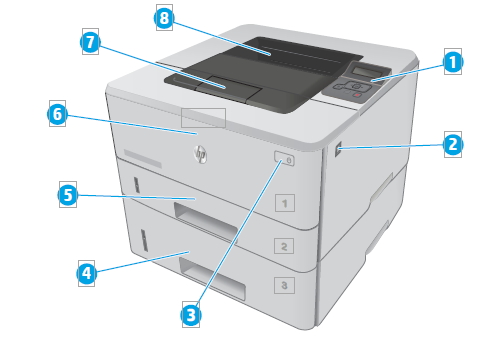

● 印表機前視圖

● 印表機后視圖

自助復印機內部打印設備的外觀視圖、打印機前視圖、后視圖、詳細部件功能介紹

控制面板視圖

1、雙行背光控制面阿板

2、前側擋門釋放鈕（存取碳粉匣）

3、電源開啟/關閉按鈕

4、3 號紙匣（選購）

5、2 號紙匣

6、1 號紙匣

7、出紙槽延伸板

8、出紙槽

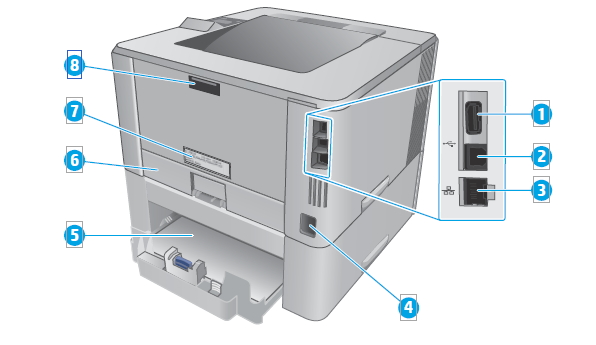

印表機后視圖

1、USB 連接埠（用於工作儲存和保密列?。└皆]：連接埠可能有護蓋。

2、USB 介面連接埠

3、乙太網路連接埠（僅限網路機型）

4、電源插座

5、3 號紙匣（選購）附註：裝入 Legal 尺寸或 A4 尺寸的紙張時，3 號紙匣會突出

6、2 號紙匣的防塵蓋 附註：裝入 Legal 尺寸或 A4 尺寸的紙張時，防塵蓋會翻開

7、序號與印表機編號標簽

8、后側擋門（可存取以清除卡紙）
